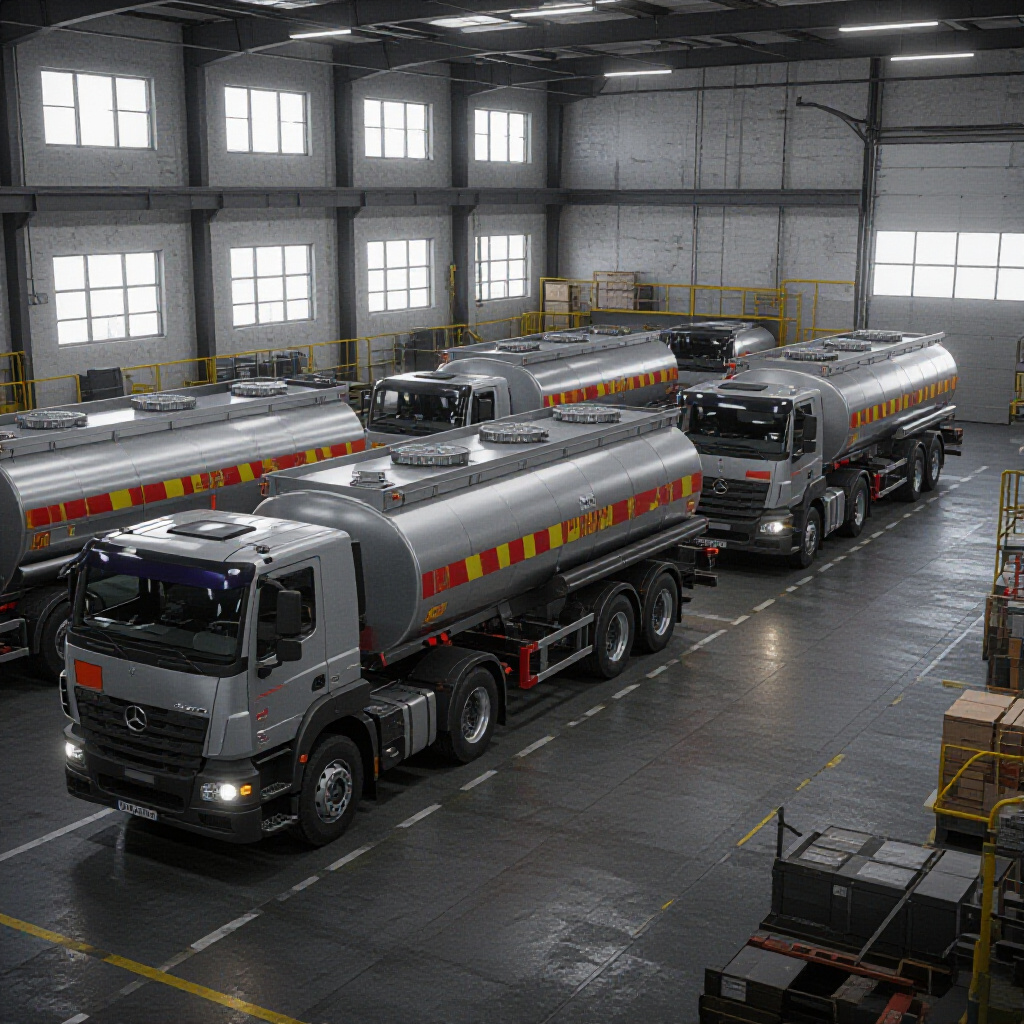

Как устроено производство автотопливозаправщика
Автотопливозаправщик (АТЗ) объединяет автомобильное шасси, цистерну и оборудование для перевозки и выдачи топлива. Производство начинается с определения назначения машины: учитываются вид топлива, предполагаемый режим работы, маршрут, способ заправки техники и требуемая автономность. Эти параметры задают массу надстройки, состав оборудования и требования к размещению узлов.
На этапе проектирования изготовитель согласует характеристики цистерны и оборудования с допустимой нагрузкой на шасси. Проверяются полная масса, распределение нагрузки по осям, габариты и возможность монтажа надстройки на раму. Перегрузка отдельных осей или чрезмерно высокая установка цистерны ухудшают управляемость и могут ограничивать эксплуатацию автомобиля.
Подбор шасси и проектирование надстройки
Шасси подбирают по грузоподъёмности, колёсной формуле, длине рамы и расположению штатных узлов. При проектировании учитывают массу топлива: литр бензина весит ориентировочно 0,72–0,76 кг, дизельного топлива — около 0,82–0,85 кг. К этой нагрузке прибавляют массу цистерны, насосов, трубопроводов и вспомогательных устройств.
Компоновка определяет положение горловин, насосного отсека, лестниц и раздаточных узлов. Инженерная документация должна учитывать доступ для обслуживания и исключать контакт оборудования с элементами шасси при движении и работе подвески.
Изготовление цистерны и монтаж оборудования
Корпус изготавливают из листового металла, затем формируют днища и обечайку, соединяют детали сваркой и устанавливают опорные элементы. Материал выбирают с учётом совместимости с топливом, массы конструкции и условий эксплуатации. Для сравнения: плотность алюминия составляет около 2,7 г/см³, стали — около 7,85 г/см³, поэтому материал влияет на массу надстройки.
После изготовления корпуса монтируют арматуру, насос, трубопроводы и приборы учёта. Этапы работ фиксируются в производственной документации, а сварные соединения проверяются предусмотренными технологией методами.
Конструкция цистерны и варианты её исполнения
Параметры ёмкости определяются объёмом перевозимого топлива, допустимой массой автомобиля и способом раздачи. Цистерна может иметь один или несколько отсеков. Раздельные секции подходят для перевозки разных видов топлива либо для разделения общей загрузки на партии; у каждой секции предусматриваются элементы заполнения и слива.
Объём, форма и материал ёмкости
Объём выбирают в пределах, допускаемых грузоподъёмностью и габаритами шасси. Цилиндрическая или близкая к эллиптической форма помогает разместить ёмкость в пределах ширины и высоты автомобиля. Форма днищ и расположение опор рассчитываются с учётом нагрузки от топлива, вибрации и торможения.
Стальная цистерна обычно имеет защитное покрытие, совместимое с перевозимым продуктом. Алюминиевый корпус легче при сопоставимых размерах, но его конструкция и соединения требуют учёта свойств конкретного сплава. Выбор материала связан также с ремонтом и защитой от коррозии.
Секционирование и назначение внутренних перегородок
Поперечные перегородки делят внутренний объём на отсеки и ограничивают перемещение топлива при разгоне, торможении и поворотах. Это снижает резкие перемещения жидкой массы, которые создают динамическую нагрузку на корпус и влияют на устойчивость машины. Перегородки могут иметь отверстия для перетекания топлива, поэтому они не превращают секции в герметично изолированные ёмкости.
Число и расположение секций задают по схеме использования АТЗ. При проектировании также предусматривают доступ для осмотра, очистки и удаления остатков продукта.
Комплектация АТЗ для перевозки и выдачи топлива
Состав оборудования определяется тем, должна ли машина только доставлять топливо или выполнять заправку техники на месте. В комплектацию могут входить насосная система, счётчик, фильтр, трубопроводы, раздаточные рукава и устройства для подключения к резервуарам. Узлы размещают так, чтобы операции выполнялись без пересечения потоков топлива и обслуживания автомобиля.
Насосная система и измерительное оборудование
Насос перекачивает топливо из цистерны к точке выдачи. Его привод может быть связан с двигателем автомобиля либо выполнен отдельно; подбор учитывает требуемую подачу, вязкость продукта и длину рукавов. Фильтр задерживает механические примеси, а запорная арматура позволяет перекрыть поток при остановке выдачи или обслуживании системы.
Объём отпуска контролируют счётчиком или измерительным блоком. Показания зависят от состояния прибора, условий эксплуатации и правильности монтажа, поэтому оборудование подлежит предусмотренной для него поверке или калибровке. Отдельные датчики могут контролировать уровень топлива в отсеках и сигнализировать о заполнении.
Рукава, раздаточные краны и дополнительные узлы
Рукав направляет топливо от цистерны к баку или стационарной ёмкости. Его длина и диаметр влияют на сопротивление потоку; раздаточный кран управляет подачей у точки заправки. Для хранения рукавов используют кронштейны или катушки, а фильтры устанавливают в соответствии со схемой трубопровода.
Вспомогательные узлы включают сливные патрубки, дыхательную арматуру, лестницу, площадку обслуживания и средства контроля уровня. Их расположение зависит от компоновки цистерны и доступа к оборудованию.
Безопасность и контроль готового автотопливозаправщика
Проектирование учитывает пожароопасность топлива, возможность пролива и статическое электричество. Защитные элементы подбираются для конкретной схемы перевозки и выдачи, а их размещение отражается в документации. Комплектация и порядок эксплуатации должны соответствовать применимым техническим и транспортным требованиям.
Защита при перевозке и раздаче топлива
Для отвода статического заряда предусматривают заземляющую цепь или кабель с зажимом, применяемые при выдаче топлива. Запорные устройства помогают прекратить подачу при нештатной ситуации, а крышки горловин и соединения снижают риск утечки. Пожарное оснащение и маркировка размещаются так, чтобы оставаться доступными при работе.
Положение цистерны и оборудования влияет на центр тяжести автомобиля. При частичной загрузке свободная поверхность топлива перемещается, поэтому секционирование и перегородки учитывают не только вместимость, но и режим движения.
Испытания цистерны и проверка оборудования
Перед вводом в эксплуатацию проверяют корпус и сварные швы, герметичность ёмкости, работу арматуры, насоса, счётчика и раздаточных устройств. Программа испытаний устанавливается проектной документацией и применимыми требованиями: испытательное давление нельзя назначать произвольно, оно должно соответствовать расчёту и документации на цистерну.
Результаты проверок оформляют актами и записями о настройке оборудования. Отдельно контролируют отсутствие течей в соединениях и корректность показаний измерительных приборов. Обнаруженные отклонения устраняют до передачи машины в эксплуатацию.
